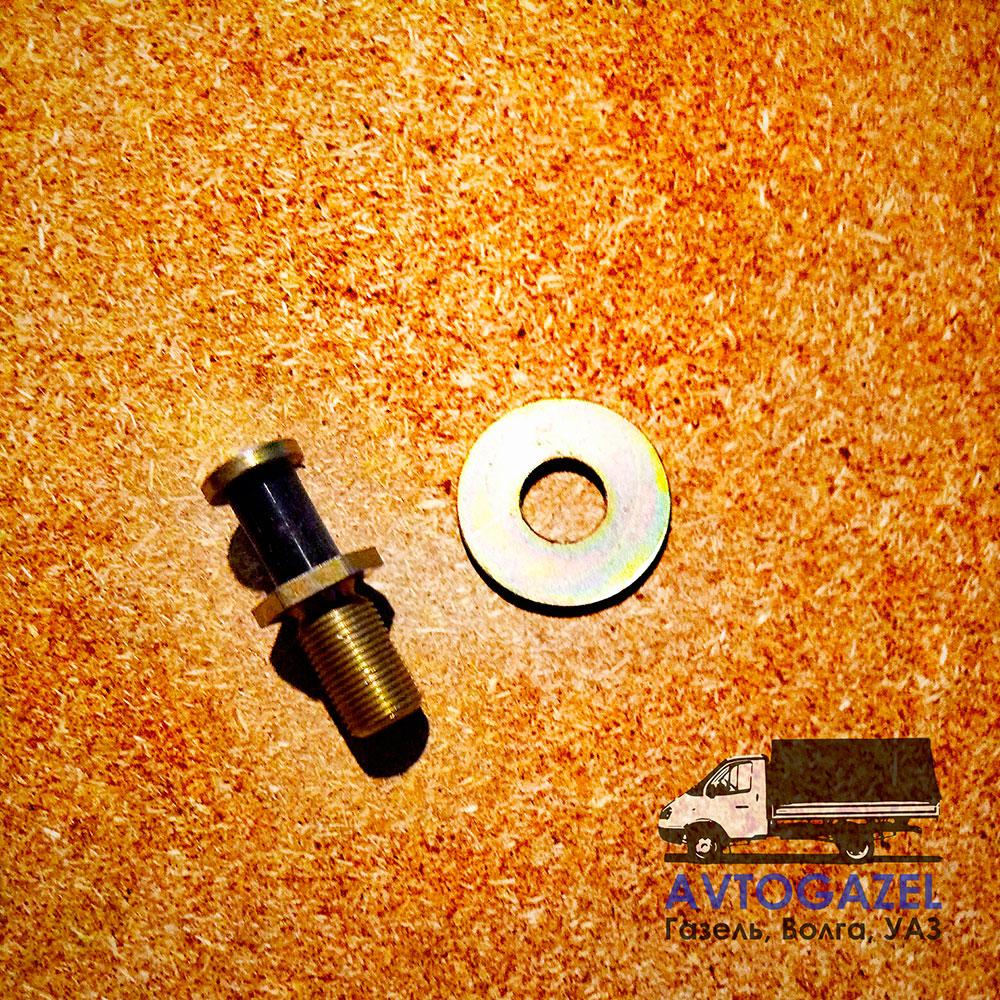

Щуп сдвижной двери Газель: Контактная группа центрального замка
Щуп дверной (или «концевик» сдвижной двери) — это специализированный электромеханический интерфейс, предназначенный для передачи электрических импульсов от бортовой сети автомобиля к механизмам, расположенным внутри подвижной двери. В автомобилях Газель (фургоны и микроавтобусы) этот узел обеспечивает работу центрального замка, активацию плафонов освещения салона и передачу сигнала на блок охранной сигнализации.
1. Устройство и принцип «плавающего контакта»
Поскольку сдвижная дверь в процессе эксплуатации имеет естественные люфты и микроперекосы, жесткое проводное соединение невозможно. Контактная группа решает эту задачу с помощью подпружиненных штифтов.
- Материал ламелей: Штифты (пули) изготавливаются из латуни или меди с антикоррозийным гальваническим напылением. Это гарантирует минимальное сопротивление и отсутствие окислов в условиях высокой влажности.
- Силовые пружины: Внутри корпуса установлены пружины, которые создают необходимое усилие прижима. Это компенсирует вибрации при движении по неровностям, предотвращая кратковременную потерю контакта.
- Диэлектрический корпус: Выполнен из термостойкого ABS-пластика, который не деформируется на жаре и не лопается при сильных морозах, сохраняя соосность штифтов.
2. Технические характеристики
| Параметр | Значение |
|---|---|
| Количество контактов | 2 или 3 (в зависимости от модификации) |
| Максимальный ток | до 10А (кратковременно) |
| Тип монтажа | Скрытый (в стойку и торец двери) |
| Применяемость | ГАЗ-2705, 3221 (Газель, Бизнес) |
3. Признаки износа и дефектовка
Неисправность дверного щупа проявляется в виде «плавающих» дефектов электроники:
Если при закрытой двери центральный замок срабатывает через раз, или сигнализация выдает ошибку «открытой двери» на кочках — проблема в износе пятна контакта или просадке пружин щупа. Также часто встречается «подгорание» контактов из-за попадания воды, что ведет к росту сопротивления и отказу активатора замка.
4. Рекомендации по установке и уходу
- Центровка: При установке убедитесь, что штифты попадают строго в центр ответных площадок. Если есть смещение — отрегулируйте положение двери на роликах.
- Чистка контактов: Раз в сезон очищайте поверхности от серого налета (окислов) с помощью спиртового раствора или специализированного очистителя контактов.
- Смазка: Нанесите тонкий слой диэлектрической (вазелиновой или силиконовой) смазки на площадки. Это предотвратит коррозию и обеспечит легкое скольжение штифтов.
Стабильная работа электроники начинается с надежного контакта. Новый дверной щуп — это гарантия того, что ваш груз всегда будет под защитой центрального замка!
