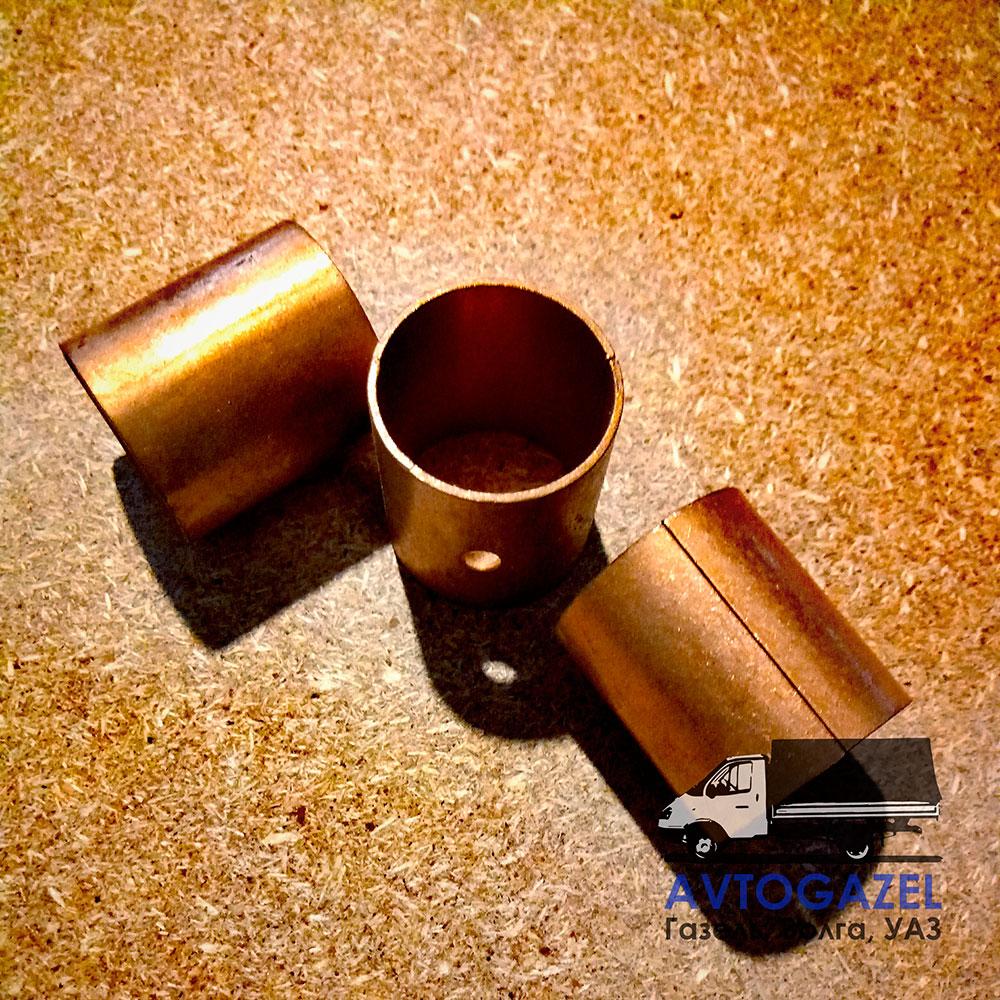

Втулка верхней головки шатуна Газель (ЗМЗ 405/406, УМЗ 4216): Точность и ресурс

Шатунная втулка — это прецизионный подшипник скольжения, работающий в одном из самых нагруженных узлов двигателя. Она обеспечивает подвижное соединение поршневого пальца с шатуном. В двигателях Газелей, подвергающихся высоким термическим и ударным нагрузкам, состояние втулок напрямую влияет на уровень шума мотора и риск возникновения критических поломок КШМ.

1. Материал и антифрикционные свойства

Для изготовления втулок используются специальные многокомпонентные сплавы, способные работать в режиме граничного трения:

• Оловянистая бронза (БрОЦС): Обладает идеальным сочетанием твердости и прирабатываемости. Бронза эффективно отводит тепло от поршневого пальца и удерживает масляную пленку на своей поверхности.
• Ударная вязкость: Материал рассчитан на восприятие колоссальных давлений, возникающих в момент сгорания топливной смеси, предотвращая деформацию отверстия верхней головки шатуна.
• Коррозионная стойкость: Сплав инертен к продуктам окисления моторного масла и агрессивным газам, прорывающимся из камеры сгорания.

2. Технические допуски и геометрия

3. Особенности профессионального ремонта

Важно: Замена втулок — это сложный технологический процесс. После запрессовки втулки в шатун ее внутренний диаметр уменьшается, и требуется обязательная операция развертывания (райберовки) или чистовой расточки под конкретный размер поршневого пальца с соблюдением теплового зазора (обычно 0.004–0.009 мм).

4. Признаки износа

1. Стук в верхней части блока: Отчетливый звонкий металлический звук, усиливающийся на холодном двигателе и при резком сбросе газа.
2. Люфт пальца: Определяется при дефектовке разобранного двигателя. Даже минимальное «яйцеобразное» искажение формы втулки требует ее замены.
