Технический справочник: Допуски и ремонтные размеры втулок
Ремонт ГБЦ "на глаз" недопустим. Если натяг втулки в головке блока будет недостаточным, она сместится при нагреве, что приведет к разрушению двигателя. Ниже приведены эталонные данные для моторов ГАЗ.

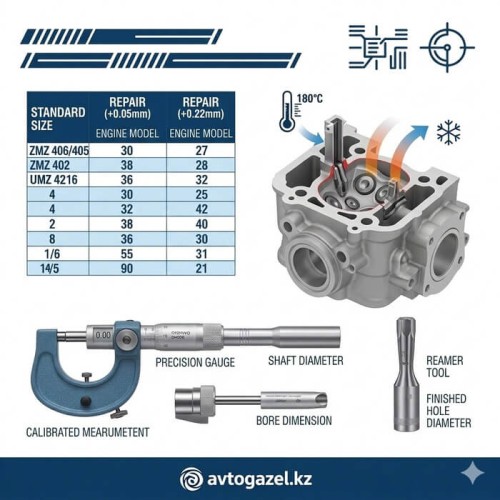

Таблица наружных диаметров направляющих
| Двигатель | Стандарт (мм) | Ремонт 1 (+0.05) | Ремонт 2 (+0.22) |
|---|---|---|---|
| ЗМЗ 406/405 | 14.020 - 14.038 | 14.070 - 14.088 | 14.240 - 14.258 |
| ЗМЗ 402 | 17.000 - 17.018 | 17.050 - 17.068 | 17.220 - 17.238 |
| УМЗ 4216 | 14.050 - 14.068 | 14.100 - 14.118 | 14.270 - 14.288 |
Натяг и температурная сборка
Оптимальный натяг для алюминиевых ГБЦ составляет 0.03–0.05 мм. Для обеспечения правильной посадки без повреждения стенок отверстия, головку блока необходимо нагреть до 160-180°C, а втулки охладить в жидком азоте или сухом льду. Только такой метод гарантирует долговечность соединения.
Важно: После запрессовки втулки её внутренний диаметр уменьшается. Обязательно используйте развертку для восстановления рабочего зазора под стержень клапана.
Статья была собранна при использовании ИИ. Перед использовании данной информации - проверьте её достоверность
